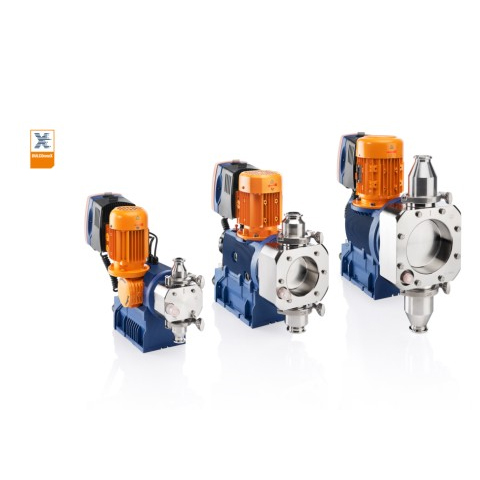

卫生设计型 Sigma 电机隔膜计量泵

Sigma 的流量范围：25 – 1,000 l/h, 10 – 4 bar

采用卫生设计的 sigma 隔膜计量泵经过死角优化，尽可能没有间隙并且过流表面光滑，可以简便、灵活地用于在卫生方面敏感的应用场合。

卫生设计：准确卫生地计量

采用卫生设计的 sigma 隔膜计量泵经过死角优化，尽可能没有间隙并且过流表面光滑，可以简便、灵活地用于在卫生方面敏感的应用场合。

简单的构造和光滑的表面方便了 CIP 清洁并可快速拆卸。球形止回阀和 EPDM 密封件能够在卫生要求严格的工作任务中（液态食品或食品添加剂）保证经济、可靠地完成计量。

“采用卫生设计的 Sigma 计量泵”经过全面检查，具有 DGVU 测试证书，这提供了额外的可靠性 - 对于 ProMinent 的各个客户来说是一个巨大优势。

与所有智能的 ProMinent 计量泵一样，也可以通过各种信号来灵活地控制 sigma 产品系列。适合连续运行，气密性好，没有通往计量腔的轴绝缘套管，操作简单并且可靠。配有标准型隔膜破裂监控装置的 PTFE 多层隔膜提供了额外的过程可靠性。

使用者的益處

• 凭借带有状态监控装置的 PTFE 多层安全膜确保了过程可靠性
• 快速的 CIP 清洁，可靠的运行和简单的操作
• 构造简单，经过死角优化并且零件数量很少，运行可靠，没有进入介质腔的轴绝缘套管
• 可以通过冲程频率和冲程长度来调节计量数量，步值为 1%，由此确保精确计量
• 过流材质对生理无害（FDA 和 1935/2004）；可靠而灵活的 Sigma 电机隔膜计量泵配有球形止回阀，实现了广泛的应用
• 可灵活联网：通过集成的 PROFIBUS®、CANopen 接口连接到过程控制系统

應用範圍

以下列表是该产品基本适合的应用的一般代表。请与您的个人联系人联系，讨论该产品在您个人应用中的使用。

计量食品和饮料业中的液态食品或食品添加剂。例如：

• 计量颜料，例如β-胡萝卜素
• 计量芳香剂、调味品、糖液和添加剂
• 计量酵素、酵素、液体酵母

技術詳細資訊

确认：

• FDA
• 1935/2004 (10/2011, GMP-VO EG 2023/2006)
• AoF
• 可根据需要提供关于材料（不锈钢， Al2O3）的出厂合格证 3.1 EN10204
• 可根据需要提供关于表面粗糙度 Ra ＜ 0.8 µm 的出厂合格证 2.2 EN10204

特征：

• 在 130 °C 以内支持 CIP，最大 2 bar，最长 15 min。
• 采用卫生设计的输送单元：光滑的表面（Ra < 0.8 μm，经过死角优化，尽可能没有间隙
• DGUV 测试证书 NV 23083 带有附注“经过卫生检查”
• 便于维护的球型止回阀，对称的阀座
• 通过快速关闭夹可以轻松维护 (DIN 11864)
• 易于清洁的密封设计 (DIN 11864)
• 无焊缝和轴隧，例如：机械密封
• 冲程长度调整装置：0 – 100 %，冲程长度调节装置借助可自动锁定的旋钮以 1 % 的步幅手动调节
• 精度优于 1 % （在正确一致操作下，相较于最大冲程容积的正确安装和校准）

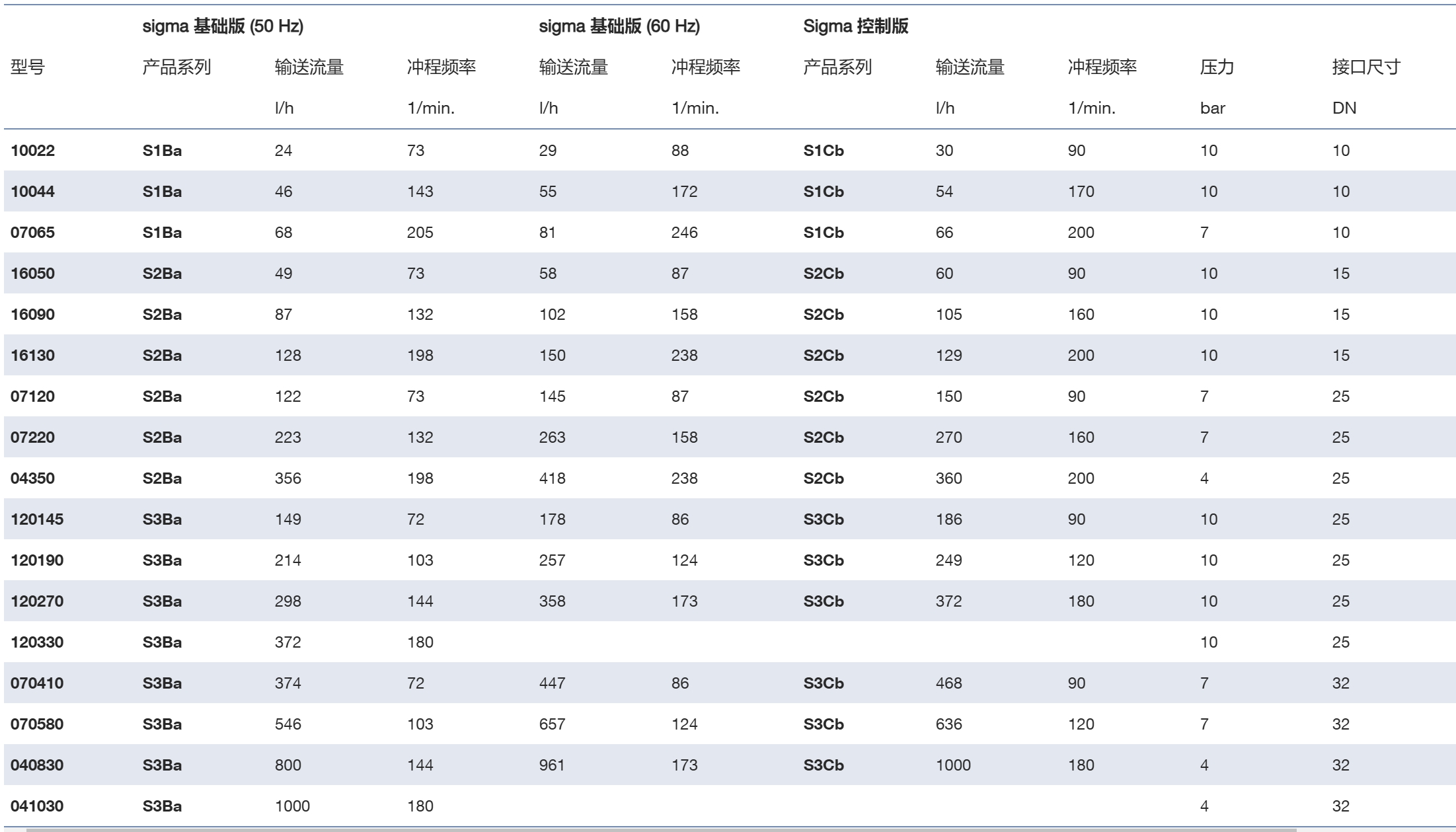

sigma Hygienic 性能概览

过流材质：

• 输送单元，阀门，阀座：1.4435
• 密封件：EPDM， FKM （可选）
• 阀球：Al2O3

• 带有光学、可选电子隔膜破裂报告装置的 PTFE 多层隔膜

• 连接方式：

• 凹槽夹：DIN 11864-3
• 凹槽法兰：DIN 11864-2
• 可根据需要提供其它连接方式

特殊功能泵版本 - Sigma 控制版

• 集成式控制系统，应用广泛并且灵活。易于连接到您的工艺中。
• 通过无电位触点、mA 或者 ProfiBus 或 ProfiNet，经由 Dulconvert 进行外部控制
• 可拆卸操作单元
• 通过额外的输出或继电器模块远程传输运行状态
• 大范围电源，供电：1 ph，100 – 230 V ±10 %，240 V ±6 %，50/60 Hz
• 高强度铸铝外壳与玻璃纤维增强的塑料外壳的组合
• 防护等级 IP 65

特殊功能泵版本 - Sigma 基本版

• 有众多型号的驱动装置可供选择：三相标准电机，单相交流电机
• 不同规格的法兰，适用于客户指定的电机
• 可根据需要提供特殊电压
• 通过可调节或控制驱动装置进行电子冲程长度调节（可选）
• 防护等级 IP 55
• 高强度铸铝外壳与玻璃纤维增强的塑料外壳的组合
• ATEX 规格：爆炸危险区域 II 2G Ex h IIC T3 Gb X 或 II 2G Ex h IIC T4 Gb X（可选）
