液压隔膜计量泵ORLITA Evolution

产品介绍

液压隔膜计量泵 ORLITA Evolution

单头泵流量：3 – 7,400 l/h，400 – 10 bar

作为极其耐用的液压隔膜计量泵，ORLITA Evolution 符合最高的安全要求。该液压隔膜计量泵的突出特点在于集成有隔膜破裂警告装置/隔膜破裂信号装置的 PTFE 多层隔膜以及独有的隔膜位置控制装置。

最高的过程可靠性和灵活性。

ORLITA Evolution EF1a、EF2a、EF3a 和 EF4a 型液压膜计量泵构成冲程长度为 15 至 40 mm 的全面的产品系列。由此将覆盖从 3 到 7400 l/h (400 – 10 bar) 的流量范围。众多型号的驱动装置（包括适用于爆炸危险区域 1 或通过 ATEX 认证的区域 2）可供使用。ORLITA Evolution 产品系列的设计符合 API 675 标准。

使用者的益處

至高的过程可靠性：

集成有隔膜破裂警告装置/信号装置的 PTFE 多层隔膜
集成的液压溢流阀
新的隔膜位置控制功能保护泵不受意外运行状况的损害（例如在吸入/排出侧堵塞时避免造成损害）
符合指定条件且安装正确时的计量精度在 10-100 % 的冲程长度调节范围内优化 ±1 %
持续的油腔排气确保功能可靠

高灵活性：

由单泵头或多泵头组成的模块化紧凑结构拓展了应用领域，其中多泵头型号可组合多达 5 个泵头（可具备不同的流量）

應用範圍

以下列表是该产品基本适合的应用的一般代表。请与您的个人联系人联系，讨论该产品在您个人应用中的使用。

石油和天然气行业
化学工业中反应物和催化剂的计量
锅炉给水制备工艺中化学品/添加剂的流量比例计量
工业生产工艺中取决于液位的助剂计量，例如胶带生产中的热蜡计量

技術詳細資訊

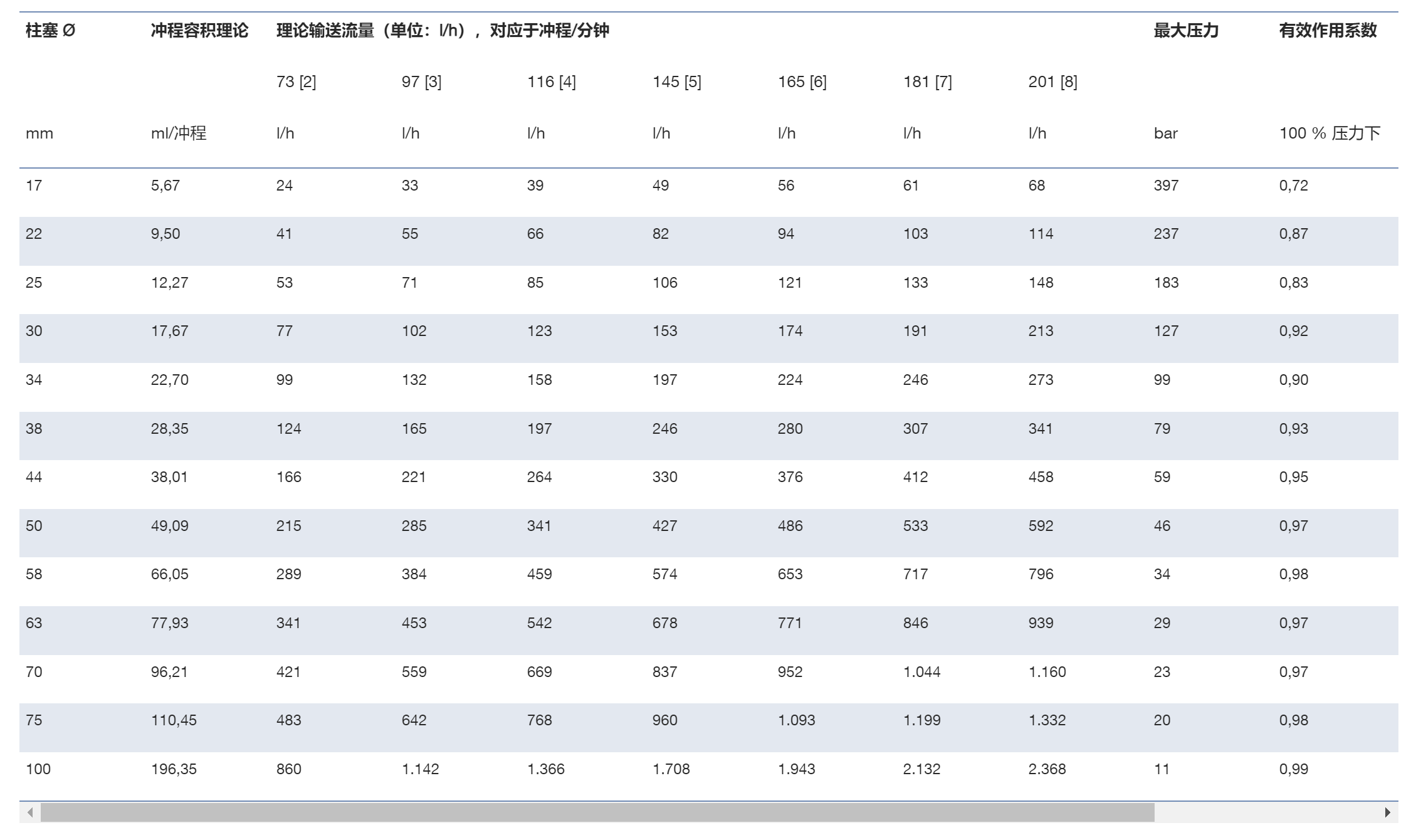

冲程长度：0 - 16 mm (Evo 1, Evo 2), 0 - 25 mm (Evo 3), 0 - 40 mm (Evo 4)
连杆作用力：2,600 N (Evo 1)、5,400 N (Evo 2)、8,000 N (Evo 3)、15,700 N (Evo 4)
冲程长度调节范围：0 – 100 %。冲程长度调节装置：借助手轮和刻度指示手动调节（可选择借助电动伺服驱动装置或驱动控制装置进行调节）。或者，也可选择符合 API 674 标准的固定冲程型号
符合指定条件且安装正确时的计量精度在 10 – 100 % 的冲程长度范围内优化 ±1 %
带有触点式电动隔膜破裂警告装置/信号装置的 PTFE 多层隔膜
集成的液压溢流阀和排气阀

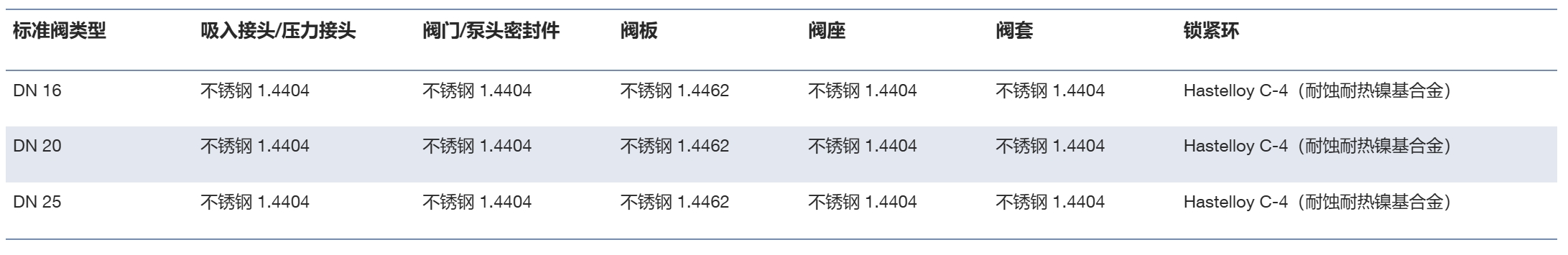

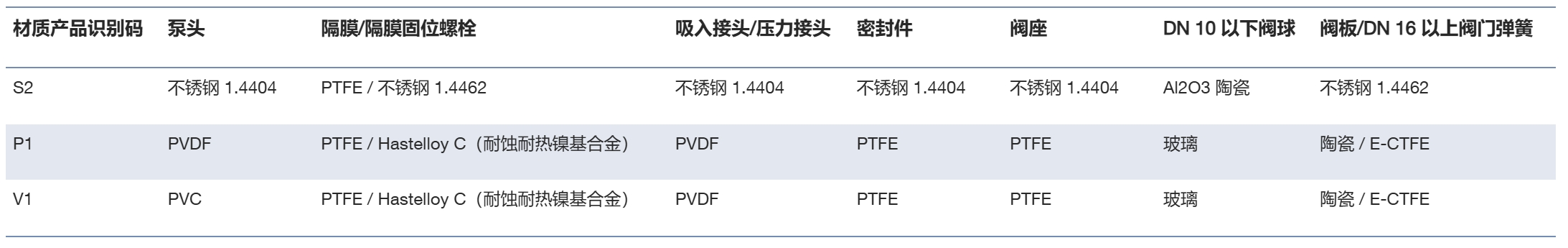

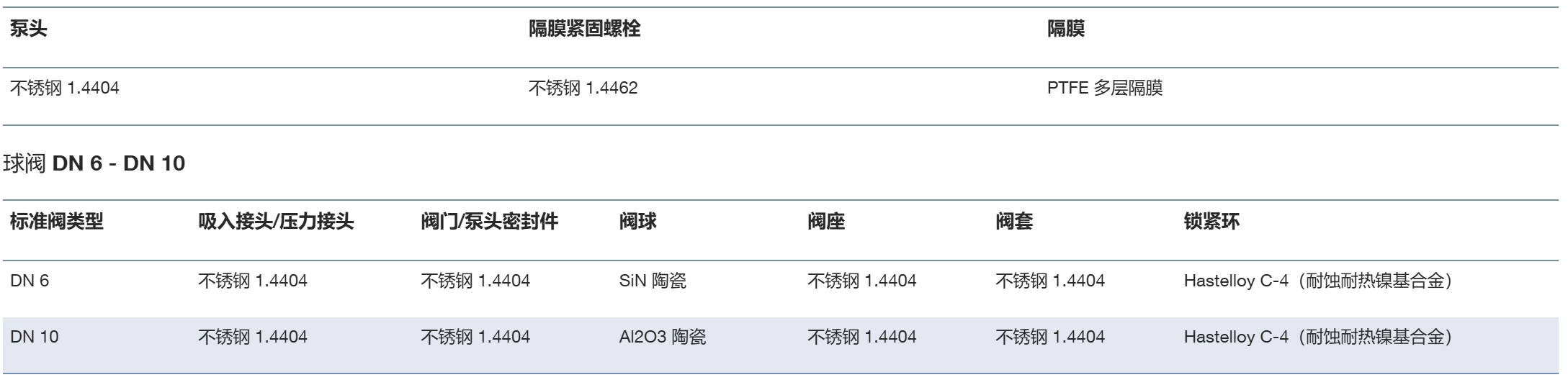

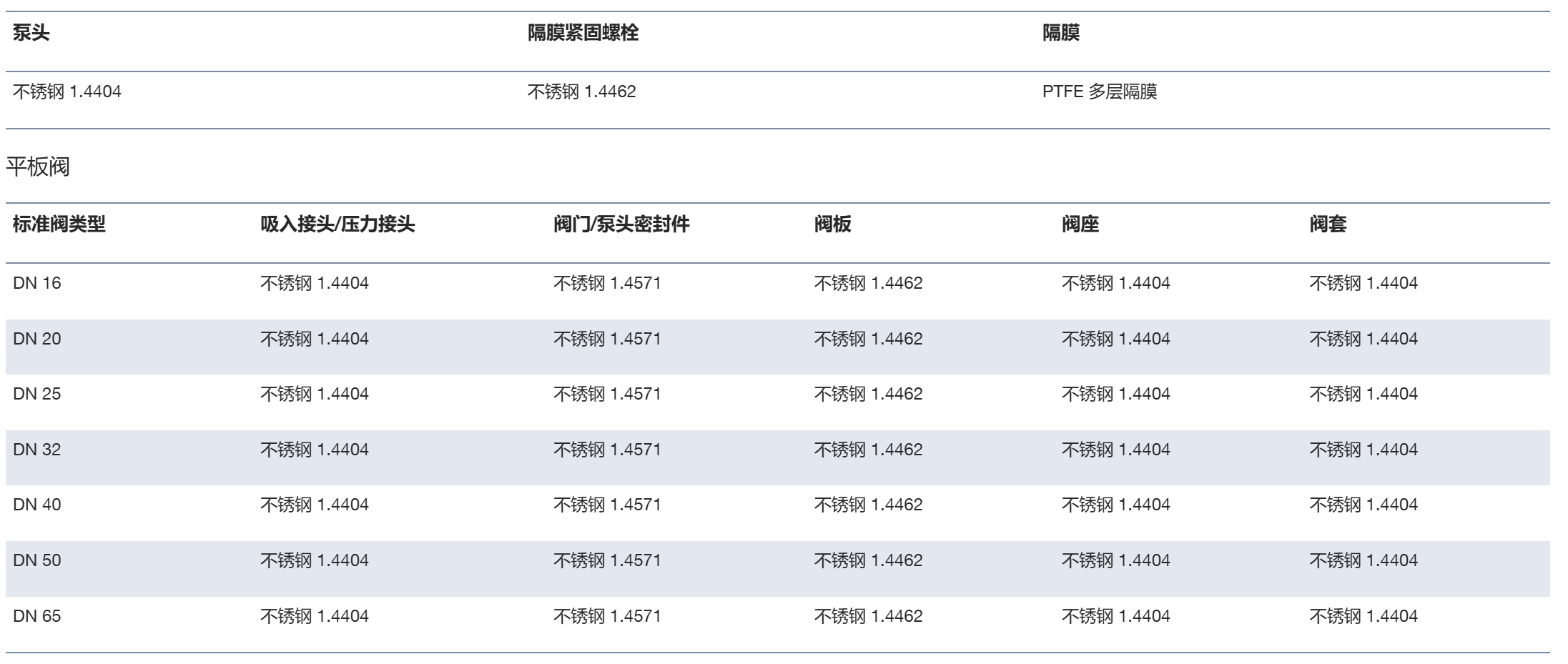

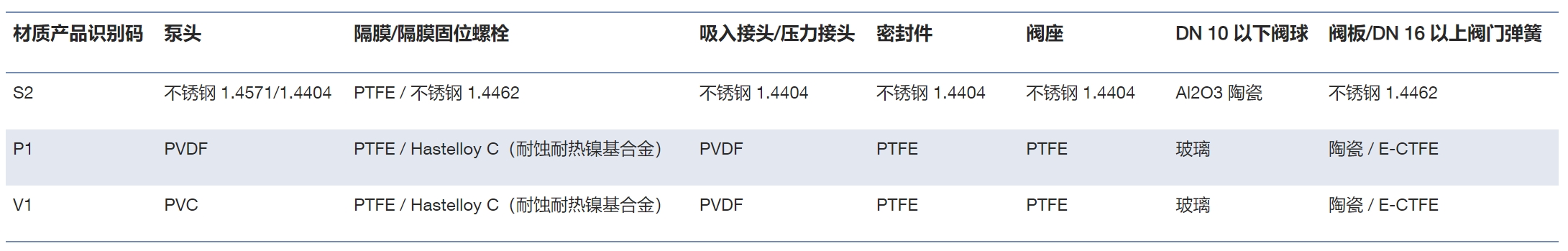

过流材质：不锈钢 1.4404，特殊规格可根据要求提供塑料 PVC、PVDF，特殊规格可根据要求提供

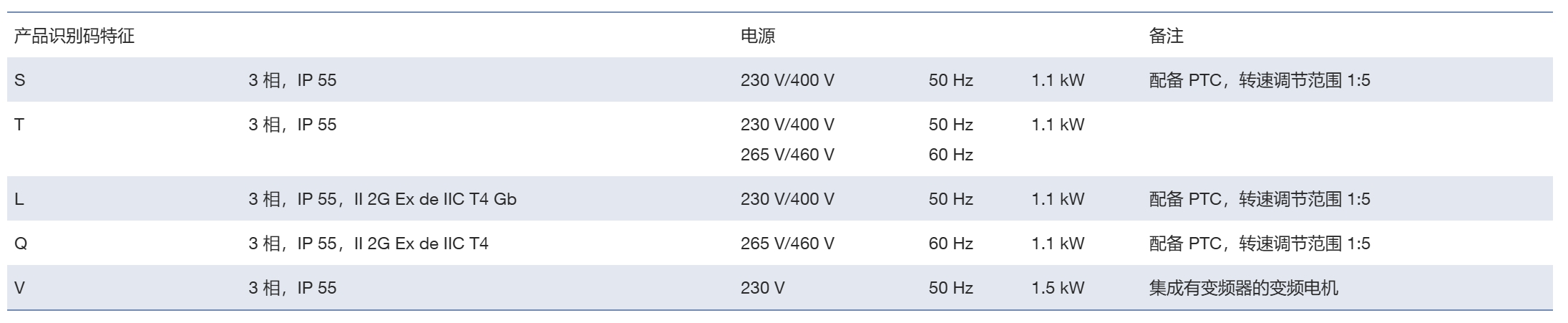

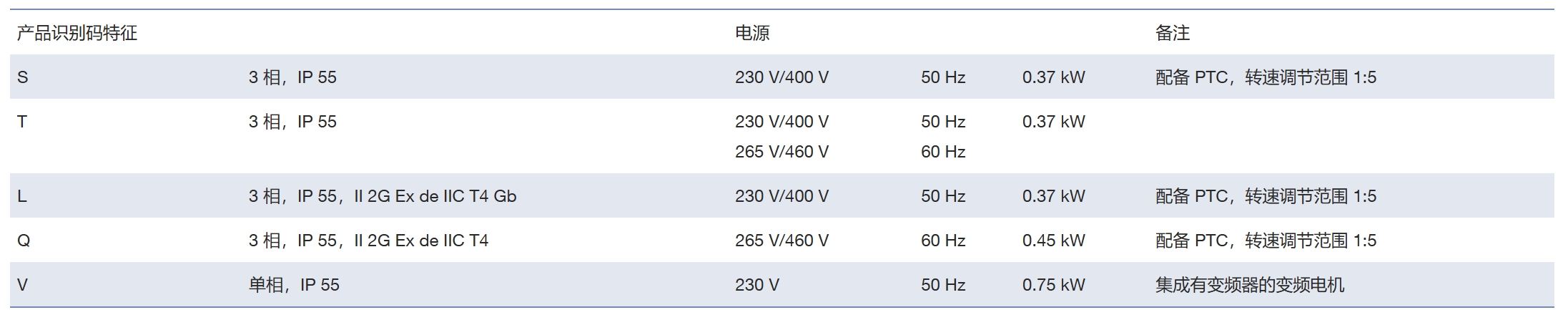

有众多型号的驱动装置可供选择：三相标准电机，包括适用于防爆区域，备有不同规格的法兰，以便使用客户指定的电机
防护等级：IP 55
设计符合 API 675 / API 674 标准
